Objektive mit anspruchsvollsten Spezifikationen


Es gibt Katalogware und Speziallösungen. Falls Sie ein gewöhnliches Objektiv brauchen, dann werden Sie im entsprechenden Fachkatalog fündig. Wenn Sie ein Objektiv mit besonderen Spezifikationen brauchen oder noch gar nicht wissen, welche Speziallösung sich für Ihr innovatives Vorhaben eignet, dann kommen Sie am besten zu uns.

Wir entwickeln qualitativ hochwertige und kostenoptimierte Objektive passgenau nach Ihren Spezifikationen – vom ersten Designentwurf mittels Synopsys CodeV über den Prototypenbau bis zur Integration in Ihre Fertigungsprozesse.

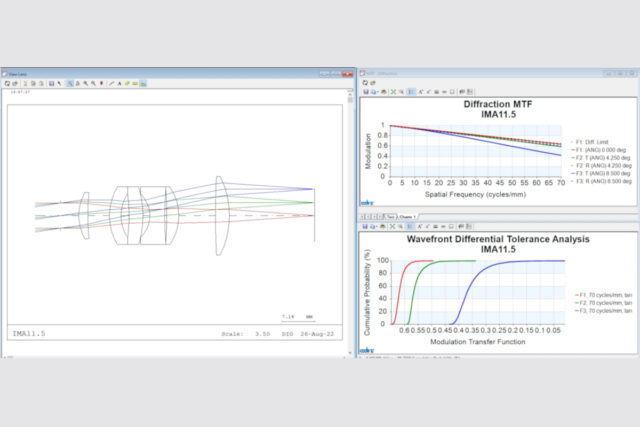

Optikdesign

Wir entwickeln anspruchsvolle optische Komponenten und komplette optische Systeme für unsere Kunden – von einfachen Festbrennweitenobjektiven bis zu komplexen Zoomsystemen mit motorisierter oder manueller Brennweiteneinstellung und Fokussierung. Falls Sie in der Fertigung mit Ihren bestehenden Partnern arbeiten wollen, legen wir das Optikdesign optimal auf deren Fertigungsprozesse aus.

Optomechanisches Design

Optisches und mechanisches Design müssen Hand in Hand gehen, um die beste Gesamtleistung zu erzielen. Bei uns bekommen Sie beides aus einer Hand. Unsere Teams verfügen über eine ausgewiesene Systemkompetenz. So können wir etwa durch geschickte Kombination von Design und Materialien eine thermische Stabilisierung erzielen. Und wenn Ihre Produkte einem markentypischen Look and Feel entsprechen müssen, werden wir auch das im Design berücksichtigen.

„Die Kompetenz von DIOPTIC hinsichtlich Design und optischer Leistungsfähigkeit ist sehr beeindruckend. In der Zusammenarbeit haben wir die umsichtige und verantwortungsvolle Haltung erlebt, mit der DIOPTIC die Ziele des Anwenders, die Produktionskapazität, die Marktpositionierung und andere Faktoren in Einklang bringt.“

– Zhonghua Liu, CEO, Optiger Ltd., Tianjin, China

Inhouse Fertigung und Testung

Unsere hauseigene Fertigung ist auf Prototypen und Kleinserien spezialisiert. Damit sind wir in der Lage, im Produktentwicklungsprozess die Validität von Konzepten zu erproben. Darüber hinaus können wir Objektive in der Testung an kundenspezifische Anwendungszwecke – wie etwa LIDAR – anpassen. Und wenn Sie wirklich nichts dem Zufall überlassen wollen, übernehmen wir in unseren Reinraumeinrichtungen auch gerne die Montage und Endprüfung von Kleinserien für Sie.

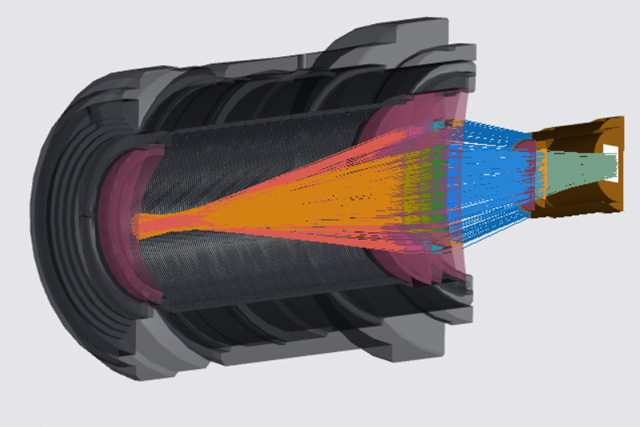

Toleranzanalyse, Streulicht- und Geistersignalunterdrückung

Eine kontinuierliche Toleranzanalyse bereits in der Konzeptphase führt zum besten, auf den Herstellungsprozess abgestimmten System. Insbesondere die Analyse potenzieller Rausch- und Geistersignalquellen eliminiert das Risiko böser Überraschungen nach der Produktion. Dabei werden etwa über die Streupfadanalyse durch Streulicht hervorgerufene Störsignale ermittelt und daraus Bauteilkorrekturen zur Minimierung des Streulichtes abgeleitet.

Projektbeispiele


Konoskop-Objektive zur LIDAR-Prüfung

Konoskop-Objektive zur LIDAR-Prüfung

LIDAR-Systeme zur Umgebungserkennung sind äußerst anspruchsvoll. Sie müssen in über 100 Meter Entfernung selbst kleine Gegenstände sicher erkennen und zuverlässig differenzieren können. Dank unserer Konoskop-Objektive ist es uns gelungen, den Maßstab bei der Reichweitenprüfung extrem zu verkleinern: Damit lässt sich nun – abhängig von der Brennweite des Konoskops – beispielsweise ein Target von der Größe 1 cm (statt 10 cm) in einem Abstand von nur 6 m (statt 60 m) platzieren.

Infrarot-Makroobjektive für Thermografie

Infrarot-Makroobjektive für Thermografie

Spezialobjektive für gekühlte Infrarot-Kameras in der passiven und aktiven Thermografie werden beispielsweise bei der Qualitätsprüfung von Leiterbahnen oder Chips in der Halbleiterindustrie eingesetzt. Unsere Infrarot-Makroobjektive sind auf die Abbildung kleinster Strukturen und die Detektion minimaler Temperaturunterschiede ausgelegt. Bei höheren Vergrößerungen setzen wir speziell auf das Sichtfeld des Sensors angepasste Goldspiegel ein, die das thermische Streulicht aus dem Objektiv minimieren.

Optik für Head-Mounted Displays und Smart Glasses

Optik für Head-Mounted Displays und Smart Glasses

Bei Head-Mounted Displays (HMDs) und Augmented Reality-Lösungen (Smart Glasses) sind die Anforderungen an die Abbildungsleistung der Optik aufgrund der geringen Größe der Displays sehr hoch. Neben der Positionierung des Optikmoduls vor dem Auge sind verschiedene optische Korrekturen notwendig, um am Ende ein virtuelles Bild in ca. 2 m Entfernung deutlich und angenehm lesen zu können. Dank unserer ausgereiften Systemkompetenz haben wir dafür innovative Lösungen erfolgreich auf den Weg gebracht und wir können inzwischen auch Kundenprojekte durch ab Lager verfügbare optische Komponenten unterstützen.

Miniaturobjektive für Fahrassistenzsysteme

Miniaturobjektive für Fahrassistenzsysteme

Je kleiner die Baugruppe, desto mehr stößt man bei der Integration optischer Systeme an seine physischen und physikalischen Grenzen. Dies gilt vor allem bei Miniaturobjektiven für Fahrassistenzsysteme, denn die Anwendungsanforderungen sind hier besonders komplex: etwa ein variierender Abbildungsmaßstab übers Sichtfeld von 53°, ein lichtstarkes Design (F/# 1.8) für hohe Signalqualität auch bei schwachem Umgebungslicht oder eine vignettierungsfreie Abbildqualität. Genau dafür entwickeln wir ebenso anspruchsvolle wie ausgereifte Lösungen.
