Prüf- und Messsysteme jenseits des Standards


Unsere optischen Prüf- und Messsysteme sind überall dort im Einsatz, wo es auf besonders exakte Justage und Qualitätssicherung ankommt. Um die beste Lösung für Ihre Anwendung zu realisieren, setzen wir auf technologisches Know-how und ganzheitliche Methoden, die vom optischen Aufbau und CAD-Design über die motorisierte Positionskontrolle bis zur Entwicklung und Zertifizierung der Software reichen.

Optical Inspection

Die von uns entwickelten Prüf- und Messsysteme sind zum Großteil Unikate. Mit jeder Kundenanforderung vertiefen wir unsere Expertise. Fordern Sie uns heraus. Das bringt nicht nur uns weiter, sondern vor allem Sie als Kunde.

Form- und Abstandsmessung

Unser weitreichendes Know-how im Bereich der Form- und Abstandsmessung versetzt uns in die Lage, verschiedene optische Messtechniken zielgerichtet anzuwenden und zu integrieren. Die bekanntesten sind OCT, CHR, Lasertriangulation oder Laserabstandsmessung. Damit gelingt die Abstandsmessung zwischen Bauteilen oder Linsen genauso zuverlässig wie die Qualitätskontrolle von Oberflächen selbst komplexer mechanischer Komponenten. Eine eingebettete Fehlererkennung erleichtert die Inspektion zusätzlich.

Form- und Abstandsmessung
Prisma

Spektroskopie und Photometrie

Bestimmte Materialien und chemische Stoffe interagieren sehr spezifisch mit Licht. Spektroskopische Methoden eignen sich deshalb besonders gut für den Nachweis von Substanzen, bei Farbanalysen oder der Charakterisierung von Coatings. Für solche spezifischen Messanwendungen entwickeln unsere Expert:innen spektroskopische Sensoren. Darüber hinaus nutzen wir photometrische Messmethoden für die Reflektions- und Transmissionsmessung sowie die Farbmessung (Colorimetrie) oder Farbumschlagsbestimmung (z. B. bei chemischen Reaktionen oder pH-Wert-Messungen).

„Durch die Installation von optischen Messsystemen der Firma DIOPTIC sind wir in der Lage, Fehler und Ungenauigkeiten schon frühzeitig in der Fertigung zu erkennen. Weiterhin bieten sich uns nun Möglichkeiten Kennzahlen zu ermitteln, mit denen wir unsere Fertigungsprozesse verbessern können.“

– N. Fischer, Fertigungstechnik, Heraeus Noblelight GmbH, Hanau, Deutschland

Fluoreszenz und Absorption

In der medizinischen Diagnostik kommen vermehrt Farbstoffe oder Kontrastmittel zum Einsatz. Insbesondere fluoreszierende Marker, die durch Licht einer bestimmten Wellenlänge angeregt werden, ermöglichen eine Vielzahl an Nachweisen, darunter Fluoreszenzmarkierung, Fluoreszenzmikroskopie und fluoreszierende Sicherheitsmarkierung. Thematisch verwandt sind Nachweise von Farbstoffkonzentrationen über Absorption. In diesen hochsensiblen Bereichen medizinischer Diagnostik unterstützen wir unsere Kunden mit der Entwicklung fluoreszenz- oder farbstoffbasierter Messsysteme vom Konzept bis zur Umsetzung.

Real fluorescence microscopic view of human skin cells

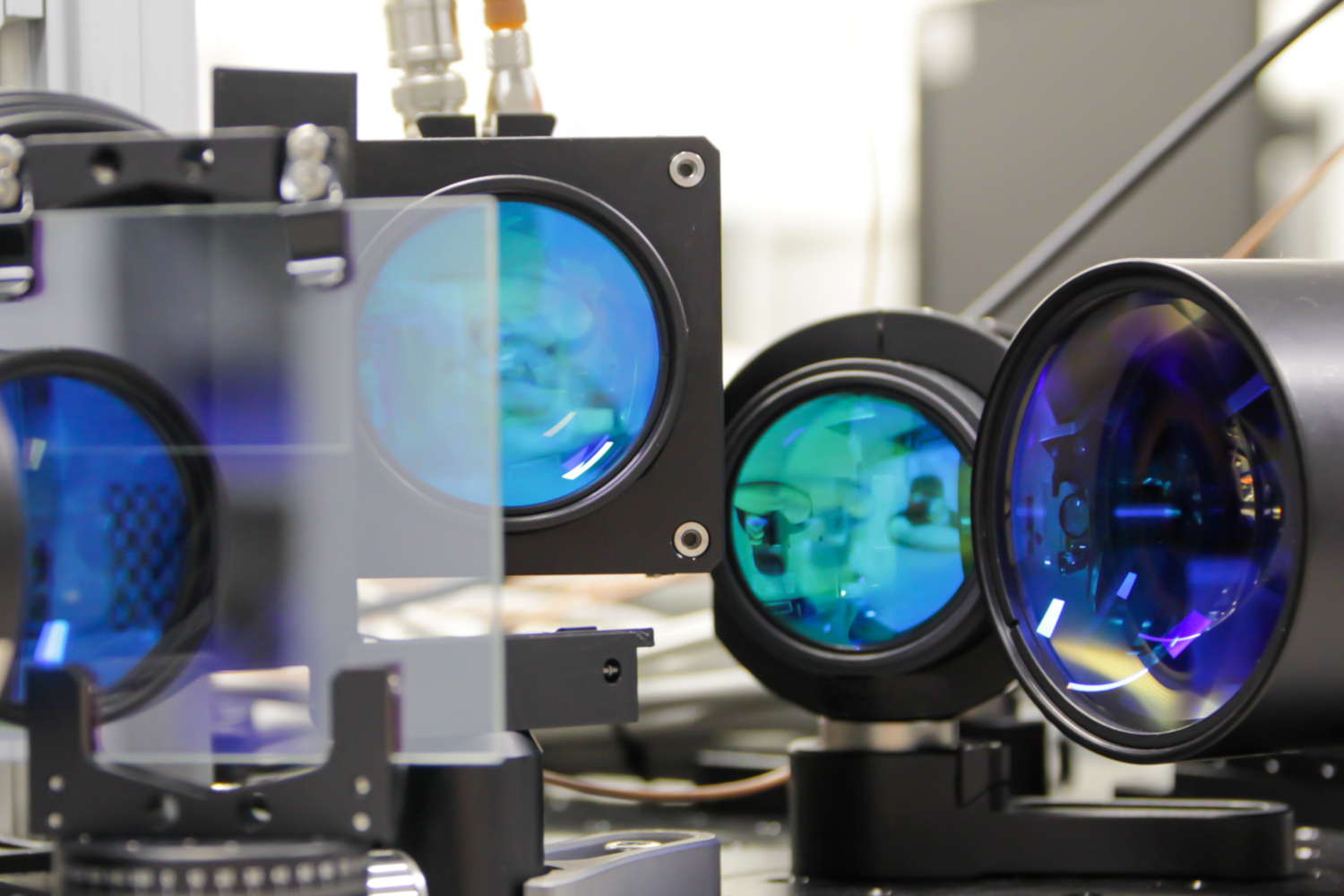

Laser- und Lichtmesstechnik

Laser- und Lichtmesstechnik

Die optische Messung von Lichtwinkeln und Lichtverteilung oder Laserstrahlgeometrien ist alles andere als trivial. Wir können inhouse Winkelmessungen (mit Autokollimator) durchführen, optische Achsen vermessen und ausrichten, Laserstrahlgeometrien im Hinblick auf Divergenz, Durchmesser und Fokusposition prüfen und die Augensicherheit gemäß Lasersicherheitsnorm DIN EN 60825-1 sicherstellen. Wirklich zukunftsweisend sind die Messaufgaben, die unsere Prüfsysteme bei der Verifizierung optischer Systemparameter von LIDAR-Modulen (Light Detection and Ranging) leisten.

Projektbeispiele

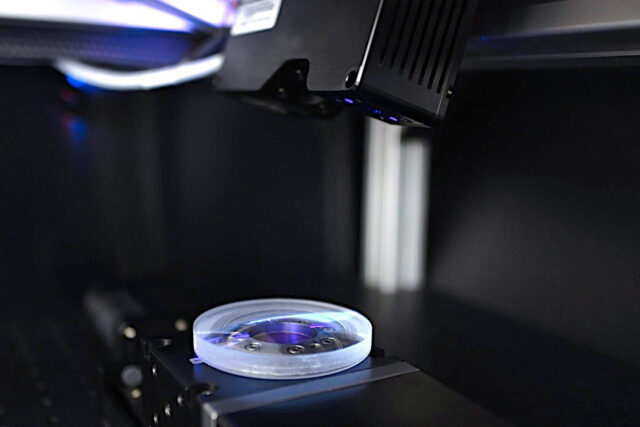

Lasertriangulation für die Messung von Linsen

Lasertriangulation für die Messung von Linsen

Bei der Lasertriangulation wird ein Laserstrahl auf ein Messobjekt gerichtet und von Kamera (Objektiv + Sensor) beobachtet. Bei der Messung von Linsen-Outlines und -Umfang liefern Triangulationssensoren eine räumlich aufgelöste Distanzmessung. Die Messdaten lassen entsprechend eines breiten und offen definierbaren Defektkataloges Rückschlüsse auf unterschiedliche Defekte zu – etwa Kratzer, Risse, Splitter oder Korrosion. Neben dem optischen Aufbau übernehmen wir bei DIOPTIC auch die Programmierung und Integration der Sensoren.

PCR-Analyse mittels Fluoreszenz

PCR-Analyse mittels Fluoreszenz

Moderne PCR-Analyseverfahren verwenden fluoreszierende Marker, um Viren mit einer hohen Spezifität und Selektivität nachweisen zu können. Die Herausforderung bei der optischen Systementwicklung besteht in diesem Fall darin, dass zum einen die Fluoreszenzsignale häufig sehr klein und durch äußere Parameter leicht beeinflussbar sind; zum anderen werden meist mehrere verschiedene Fluoreszenzmarker gleichzeitig eingesetzt. Ein sorgfältiges Design der Anregungs- und Detektionsspektren ist deshalb für die präzise Detektion und Unterscheidung der Fluorophore unerlässlich.

LIDAR-Prüfung mit Konoskopen von DIOPTIC

LIDAR-Prüfung mit Konoskopen von DIOPTIC

In hochentwickelten Fahrassistenzsystemen müssen LIDAR-Systeme innerhalb von Millisekunden Objekte und deren Bewegungsrichtung erkennen. Entscheidend ist dabei, dass die Sendeeinheit des Transceivers ein ausreichendes Winkelspektrum aufspannt; Sende- und Empfangseinheit müssen optimal zueinander justiert sein. Unsere hochwertigen Konoskope stellen im Rahmen der LIDAR-Prüfung die korrekte Ausrichtung der jeweiligen Einheiten sicher. Das innovative Konzept von DIOPTIC ist individuell adaptierbar auf die Spezifikationen des jeweiligen LIDAR-Systems.
