ARGOS Pro Software

Die ARGOS Pro Software wird in-house entwickelt, um volle Flexibilität bei der Datenauswertung und Berichterstellung zu gewährleisten. Einfache Messrezepte ermöglichen die Inspektion per Knopfdruck zu starten. Sei erhalten übersichtliche Pass/Fail-Ergebnisse und können mit Einzelprüfberichten tiefer in die Auswertung einsteigen. Detaillierte Ergebnisse sind über eine interaktive Schnittstelle verfügbar und lassen sich im PDF-Format speichern. Für komplexere Inspektionsfälle bieten wir außerdem maßgeschneiderte Softwarelösungen an.

Es berät Sie Valentina Einspieler Bereichsleiterin ARGOS +49 6201 96090-00 sales@dioptic.de

Leistungsstarke Software

Benutzerfreundliche Messrezepte

Mit Messrezepten für verschiedene Oberflächengeometrien, -topologien und Prüfkriterien lassen sich Inspektionen mit einem einzigen Mausklick durchführen. Anpassungen der Messrezepte sind unkompliziert möglich. Bei anspruchsvolleren Geometrien wie polygonen Außenkonturen oder Freiform-Topologien unterstützen wir gerne mit kundenspezifische Messrezepten.

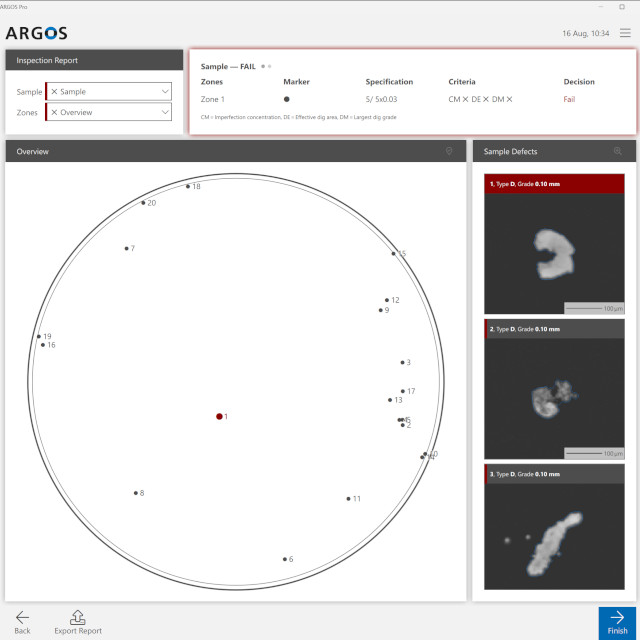

Interaktiver ARGOS-Viewer

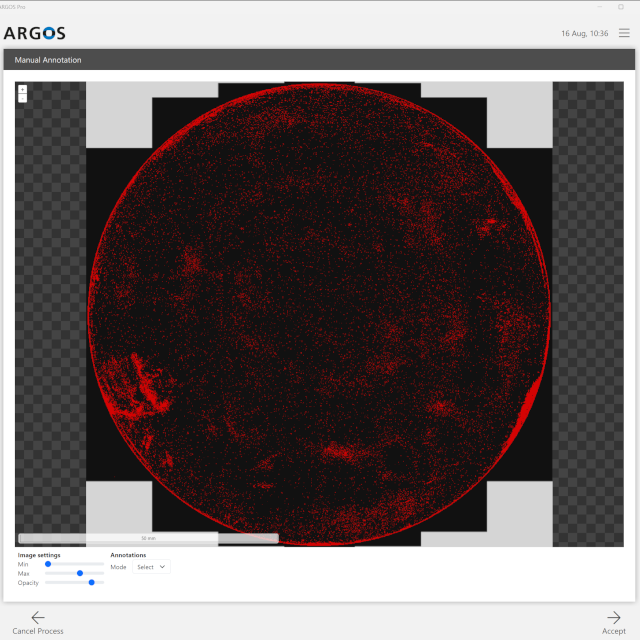

Der interaktive ARGOS-Viewer bietet viele Möglichkeiten, Messungen detailliert auszuwerten. Neben dem Pass/Fail-Ergebnis erhalten Sie eine Defektkarte des gesamten Bauteils. Klicken Sie auf die Defekte in der Übersicht, um hochauflösende Bilder der größten Defekte zu sehen. Betrachten Sie ein zusammengesetztes Bild des gesamten Bauteils und zoomen Sie hinein, um die erkannten Defekte auf Pixel-Ebene nachzuvollziehen.

Kundenspezifische Software-Entwicklung

Wir bieten volle Flexibilität bei der Anpassung der Software an Ihre Anforderungen. Mit unserer Expertise im Bereich der KI und jahrelanger Erfahrung in der Bildverarbeitung zur Defekterkennung, können wir neuronale Netzwerke darauf trainieren, Defekte aus einer Defektbibliothek zu identifizieren, die speziell für Ihren Fertigungsprozess erstellt wurde. Zudem können wir kundenspezifische Netzwerke darauf trainieren, Defekte auf z.B. diffraktiven Strukturen, Fadenkreuzen oder integrierten elektrischen Strukturen zu erkennen.

Technische Daten

Modularer Messkopf	S-Messkopf	M-Messkopf	L-Messkopf
Nominelle Auflösung (objektseitige Pixel-Auflösung)	3,0 µm	5,0 µm	7,5 µm
Kamera-Bildfeld	13,7 mm × 13,7 mm	22,4 mm × 22,4 mm	33,6 mm × 33,6 mm
Kleinste ISO 10110-7 Stufenzahl	0,004 (allgemeine Defekte), 0,0025 (Kratzer)	0,0063 (allgemeine Defekte), 0,004 (Kratzer)	0,01 (allgemeine Defekte), 0,0063 (Kratzer)
Kleinste sichtbare Defekte ^1/2	< 1 µm	< 2 µm	< 3 µm
Reproduzierbarkeit der Größenmessung ^1/3	< 1,5 µm	< 3 µm	< 4,5 µm
Beispiel Messdauer 8″ Wafer ⁴	12 min	4 min	2 min
Beispiel Messdauer Linse, D = 30 mm, R = 30 mm ⁴	4 min	2 min	15 s
Downloads	Datenblatt

¹Diese Spezifikationen können nur mit der originalen ARGOS-Kalibrierprobe mit bekannten Fehlern von definierter Breite und Tiefe garantiert werden.
²Kleinste sichtbare allgemeine Oberflächenunvollkommenheiten werden mit der Stufenzahl 0,0025/0,004/0,0063 bewertet.
³Reproduzierbarkeit der Größenmessung: Mittlere Standardabweichung der gemessenen Defektgrößen für 30 Wiederholungen mit derselben Kalibrierprobe.
⁴Messdauer der Inspektion: Die Dauer der Prüfung hängt von der Spezifikation und der Qualität der Oberfläche ab.

Die ARGOS Familie

ARGOS matrix 200 und 400

ARGOS matrix 200 ist unser universelles Tischgerät, ideal für die automatisierte Serienprüfung von Trays mit optischen Komponenten. Es ermöglicht die Prüfung beliebiger Bauteile innerhalb einer Fläche von 205 x 205 mm. Für die Prüfung von größeren Bauteilen ist der ARGOS matrix 400 die ideale Lösung. Mit einem maximalen Messbereich von 400 x 600 mm ist das System die umfassendste Option auf dem Markt.

Mehr erfahren

ARGOS Zubehör

ARGOS ist in der Lage, ein breites Spektrum an Prüfaufgaben zu erfüllen. Wir bieten kundenspezifische Tray-Halterungen, die speziell für die Aufnahme Ihrer optischen Elemente entwickelt wurden, sowie selbstzentrierende Halterungen für einzelne optische Elemente. Dies ermöglicht eine hohe Flexibilität bei der Erfüllung Ihrer Prüfanforderungen. Unsere Kalibrierungsmuster ermöglichen die Fernkalibrierung von ARGOS-Systemen, damit Ihr ARGOS auch noch Jahre nach dem Kauf reibungslos funktioniert.

Mehr erfahren
