Computergenerierte Hologramme


Wir verfügen über mehr als 20 Jahre Erfahrung im Bereich Computergenerierte Hologramme (CGHs). Wir berechnen diffraktive Optiken für die Metrologie von Asphären, Sphären, Zylindern oder Freiformflächen. Wir realisieren computergenerierte Hologramme für den vielfältigen Einsatz und alle Arten von optischen Gläsern, Metallen und Kristallen. Je anspruchsvoller Ihr Vorhaben, desto interessanter ist es für uns.

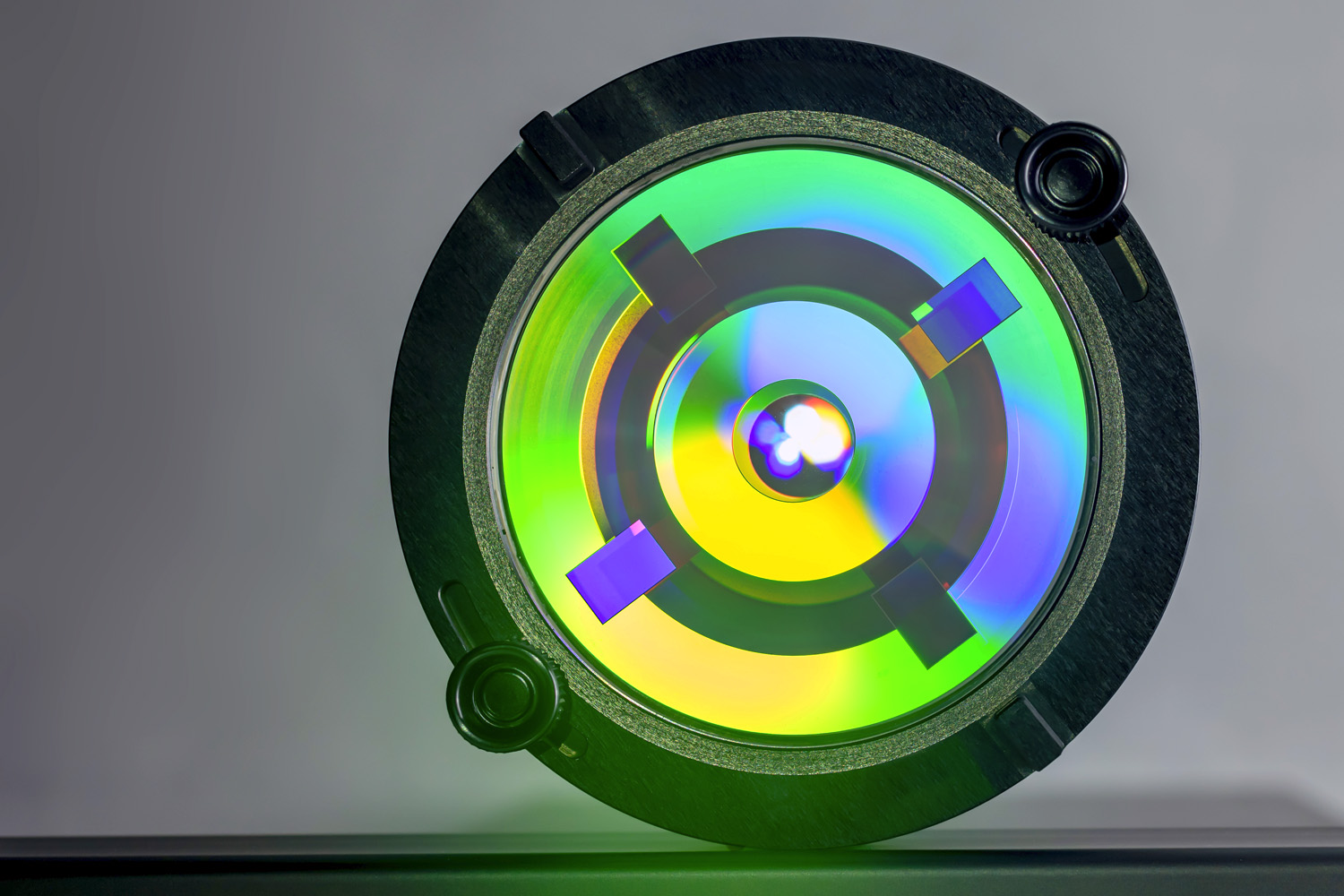

Bild von einem gefassten CGH

Bei der Formprüfung optischer Oberflächen und präzisen Justage von komplexen optischen Systemen sind computergenerierte Hologramme unverzichtbar. Folgen Sie uns in die dritte Dimension!

Interferometrische Prüfung von beliebigen optischen Oberflächen

CGHs erzeugen nahezu beliebige Wellenfronten und erweitern die Möglichkeiten des Interferometers zur Prüfung von Formabweichung von beliebigen optischen Oberflächen. Zudem liefern sie bei der Justage von optischen Elementen und der inneren Zentrierung von Linsen optimale Ergebnisse. Unsere Expert:innen berechnen die diffraktiven Optiken der CGHs so spezifisch, dass die vom Interferometer ausgesendete ebene Welle in eine an die Prüfaufgabe individuell angepasste Wellenfront umgewandelt wird.

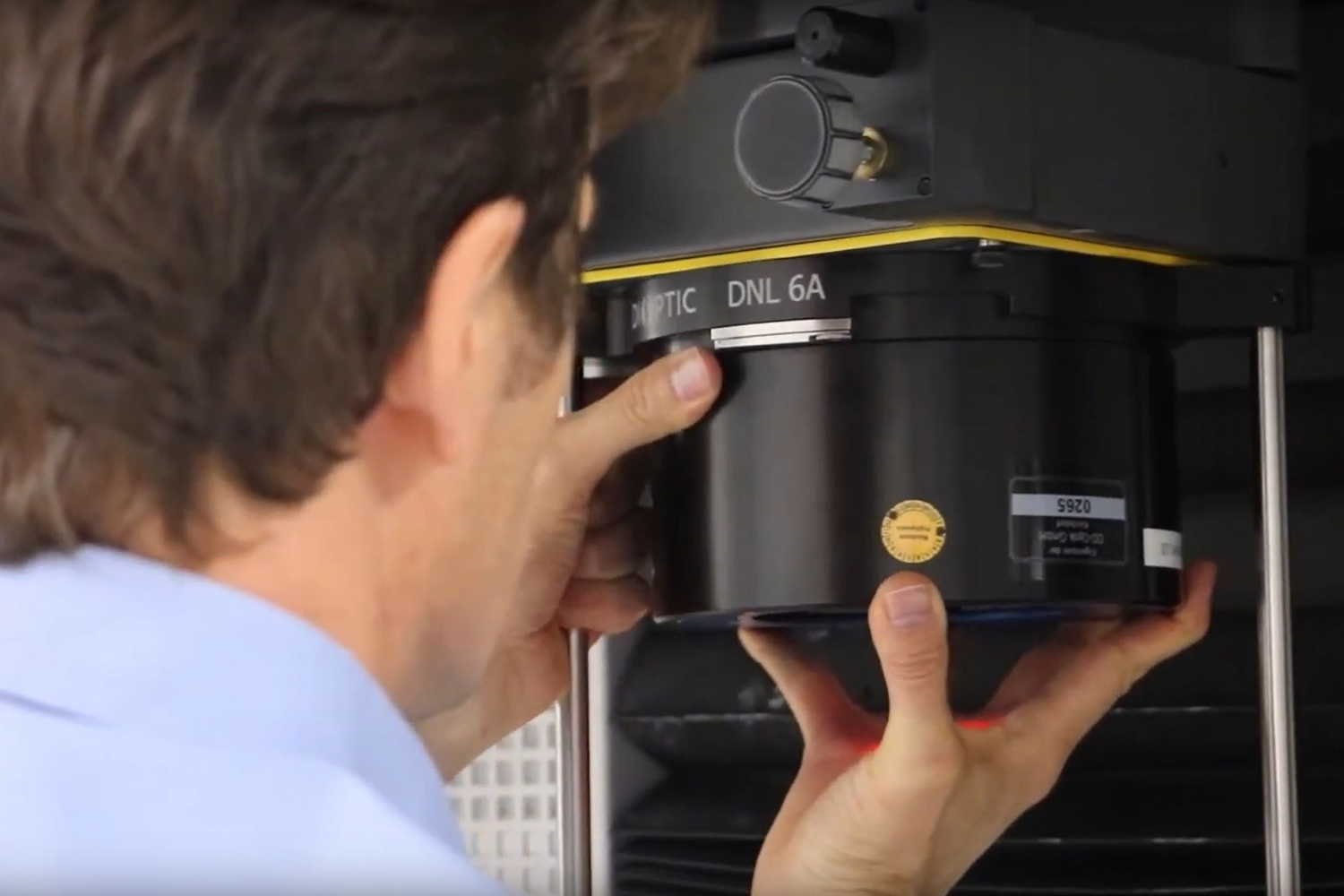

Perfekte Null-Linse DIOPTIC DNL

Unsere Diffraktiven Null-Linsen (DNL) sind ideale Referenzoptiken, um asphärische oder zylinderförmige optische Oberflächen zu vermessen. Auch die Prüfungen von Freiformflächen oder asphäro-diffraktiven Linsen sind kein Problem. Durch die Kombination der CGHs mit einem sphärischen Interferometerobjektiv (Transmission Sphere, TS) kann nahezu jede Oberflächengeometrie sowie die Gesamtperformance optischer Systeme geprüft werden. Auf Basis von CGHs bieten wir Ihnen Prüfobjektive für die Sphären- sowie Asphären-Messtechnik.

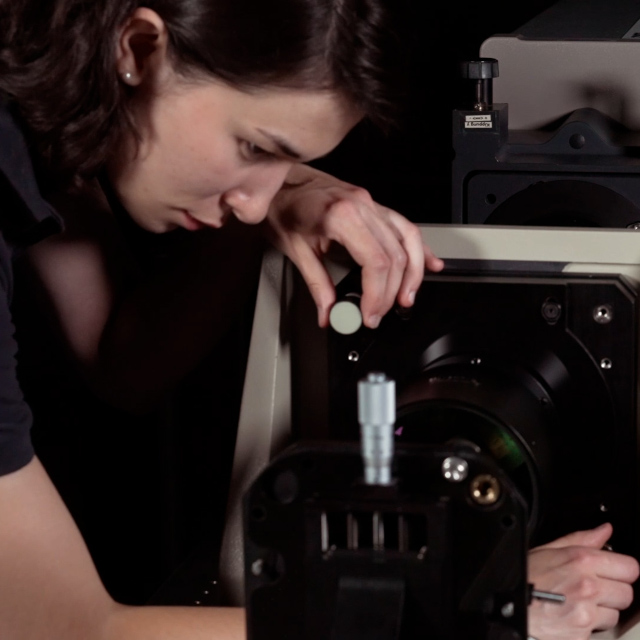

DIOPTIC-Technologie für die interferometrische Präzisionsjustage

Über die neuartige Methode der interferometrischen Präzisionsjustage lassen sich optische Systeme mit einer Genauigkeit von wenigen µm justieren. Dabei werden auf Basis der für jedes System individuell berechneten Multizonen-CGHs die einzelnen optischen Komponenten punktgenau zueinander ausgerichtet. Selbst Systeme, deren Detektionsspektrum weit außerhalb des sichtbaren Lichts liegt (z. B. Radioteleskope) oder deren Einsatzbedingungen sich nicht ohne weiteres während der Fertigung reproduzieren lassen (z. B. Temperatur bei Weltraumteleskopen), können mit der gleichen Genauigkeit justiert werden.

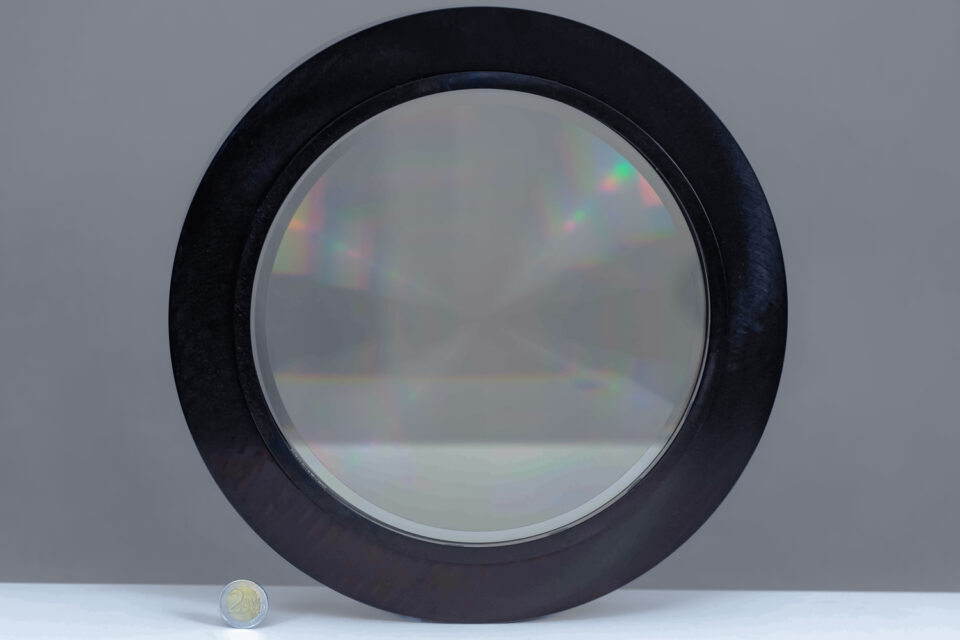

Prüfung zylindrischer und sphärischer Oberflächen mit CGHs

Unsere diffraktiven Prüfobjektive eignen sich speziell für die Prüfung großer Oberflächen mit großen Krümmungsradien. Für die Präzisionsmessung zylindrischer und sphärischer Oberflächen bieten wir CGHs mit integrierter Fizeau-Referenzfläche, genannt diffraktive Transmission Cylinder (DTC) bzw. diffraktive Transmission Sphere (DTS). Die Prüfung von konkaven und konvexen Oberflächen ist gleichermaßen möglich. Damit lassen sich zylindrische und sphärische Linsen hochgenau prüfen.

»Besides the remarkable performance we reach adopting DIOPTIC DFNL-type CGHs, very few companies can be so collaborative in the design phase and accurate on delivery dates.«
Massimiliano Rossi, Media Lario Technologies S.r.l., Italien


Was unsere CGHs auszeichnet


Kundenspezifische diffraktive Optiken

Unsere CGHs werden individuell für Ihre Prüfanwendung ausgelegt und nach höchsten Qualitätsanforderungen (ISO 9001:2015) gefertigt. Damit kann fast jede optische Oberfläche getestet werden. Die Prüfung von asphäro-diffraktiven Optiken ist ebenso möglich.

Kinderleichte Justage

Einbauen, Justieren, Messen in wenigen Schritten: Dank unseren Justage-Holgrammen und Fokus-Strahlen funktioniert die Ausrichtung des Prüflings schnell und einfach. Selbst Marker und Fiducials an der Optomechanik können mit unseren Justage-Strahlen angetastet werden.

Detaillierter Design-Bericht

Unsere Designs werden detailliert geprüft. Die Machbarkeit, Geisterbilder anderer Beugungsordnungen, Toleranzanalyse und „as-build“-Performance werden von der ersten Idee bis zur Realisierung berücksichtigt. Jedes CGH erhält einen spezifischen Design- und Herstellungsbericht.

Unsere CGHs für Ihren Einsatz


Auf der Basis von CGHs entwickeln und liefern wir diffraktiv-optische Elemente (DOE), deren Einsatzbereich von der Laserstrahlformung bis hin zu Präzisionsanwendungen in der Asphärenmesstechnik reicht. Höchste Präzision, patentierte Systeme und einfaches Handling – darauf verlassen sich unsere Kunden weltweit und sogar bei der Beobachtung ferner Galaxien.

Asphären- und Freiformprüfung

Asphären- und Freiformprüfung

Unsere patentierten DFNL-Messobjektive für die Prüfung von Asphären gewährleisten eine hohe Messpräzision und intrinsische Fehlerkorrektur (Fizeau-Prinzip).

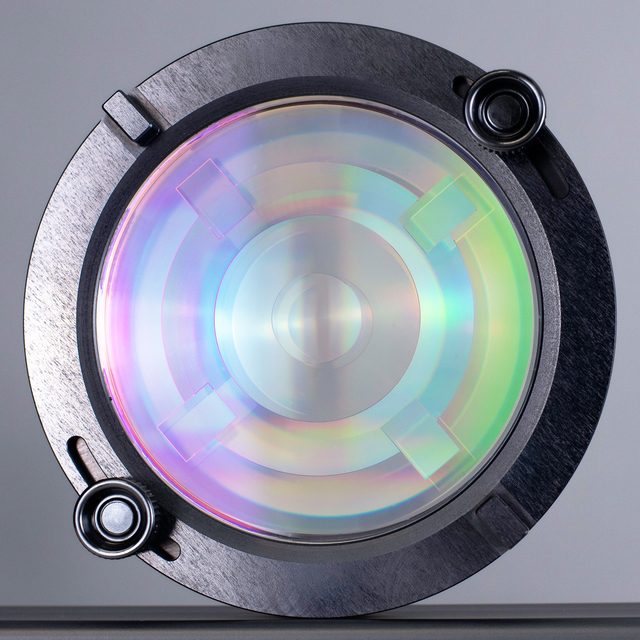

Justage-Hologramme

Justage-Hologramme

Multizonen-CGHs für die interferometrischen Präzisionsjustage zur Lokalisierung optischer Elemente im Raum mit sub-µm Genauigkeit.

Interferometer-Objektive

Interferometer-Objektive

Diffraktive Prüfobjektive für die hochgenaue Prüfung von Zylindern und sphärischen Oberflächen mit großen Krümmungsradien.

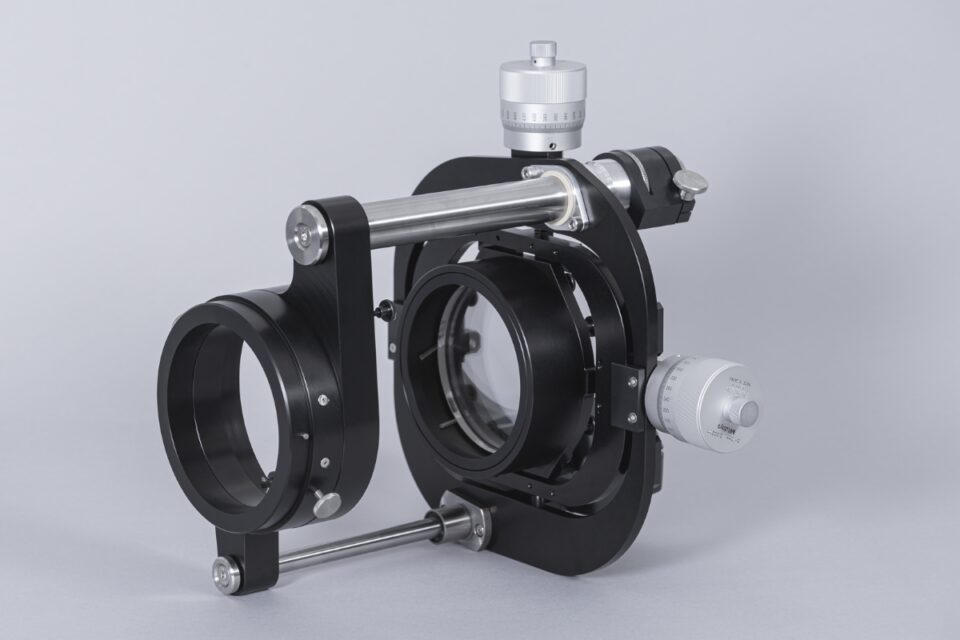

Interferometer-Zubehör

Interferometer-Zubehör

Systemlösungen und Messtechnikzubehör für computergenerierte Hologramme (CGHs) – optimal ausgerichtet auf Ihre Umgebung.
