Interferometer Objektive
Unsere diffraktiven Prüfobjektive ermöglichen Präzisionsmessung mithilfe von CGHs mit integrierter Fizeau-Referenzfläche. Sie sind speziell zur Prüfung von Zylindern und Sphären mit großen Krümmungsradien geeignet. Die Prüfung von konkaven und konvexen Oberflächen ist gleichermaßen möglich und erfüllt höchste Anforderungen.
Features und Benefits
Diffraktive Objektive mit frei wählbarer Brennweite

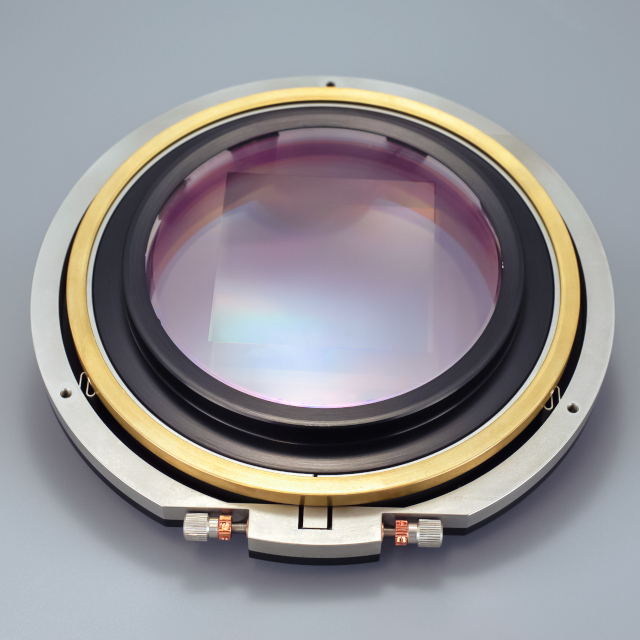

Unsere diffraktiven Prüfobjektiven sind für konvexe und konkave Oberflächen geeignet. Egal, ob Sie sich für ein diffraktives Transmission Sphere (DTS)- oder diffraktives Transmission Cylinder (DTC)-Prüfobjektiv entscheiden – sie verfügen alle über eine integrierte Fizeau-Referenzfläche. Wir sind in der Lage, Brennweiten bzw. F-Zahlen zwischen f/0.7 und unendlich zu realisieren. Unsere diffraktiven Prüfobjektiven sind kompatibel zu allen Standard Bayonett-Mounts für Interferometer.
Kompakter Messaufbau bei maximalem Prüfdurchmesser
Ein größerer Messdurchmesser für konvexe Oberflächen wird dadurch erzielt, dass die spezifisch angepasste Objektwelle unmittelbar hinter der diffraktiven Optik entsteht. Bei der Prüfung von konkaven Oberflächen gibt es geringere Störeinflüsse durch verkürzte Messentfernungen unter Verwendung der divergierenden Beugungsordnung.
Einfaches Handling und optimale Justage
Unsere optischen Komponenten und Systeme sind so ausgelegt, dass Sie möglichst einfach, schnell und kosteneffizient beste Ergebnisse erzielen. Das gilt insbesondere auch für die Systemintegration und Handhabung unserer Prüfobjektive. Alle diffraktiven Prüfobjektive können mit zusätzlichen Hilfshologramme als Justagehilfe und zur Radienmessung mit relativer Präzision von bis zu 50 ppm ausgestattet werden.
Überzeugend in der Anwendung
Unsere Prüfobjektive mit DTS eignen sich speziell für die Prüfung sphärischer Oberflächen mit großen Krümmungsradien. Unsere Zylinderprüfobjektive mit DTC sind zur Prüfung von Zylinderlinsen optimal ausgelegt.
Spezifikationen
| Parameter | DTC | DTS |
|---|---|---|
| Bayonet mount | 2″ bis 12″ | 2″ bis 12″ |
| Max. Objektivdurchmesser | 220 mm | 220 mm |
| Minimale F/# | f/2 | F/1.5-0.7 |
| Präzision | PV < λ/20 | PV < λ/20 |
| Justagehilfen | Cat-Eye | Cat-Eye |
| Fizeaufläche | Integriert | Integriert |
| Messgenauigkeit Krümmungsradius | 5 ⋅10^−5 | 5 ⋅10^−5 |
