Interferometer Zubehör
Wir liefern alle CGH-Produkte in Standard-Mounts für die gängigen Interferometer. Optomechanische Zubehöre vereinfachen die CGH- und Asphären-Justage zusätzlich. Indem wir unser System auf Ihre Möglichkeiten und Ihre Ausstattung optimal anpassen, finden wir auf jeden Fall die beste Lösung für Sie.
Features und Benefits

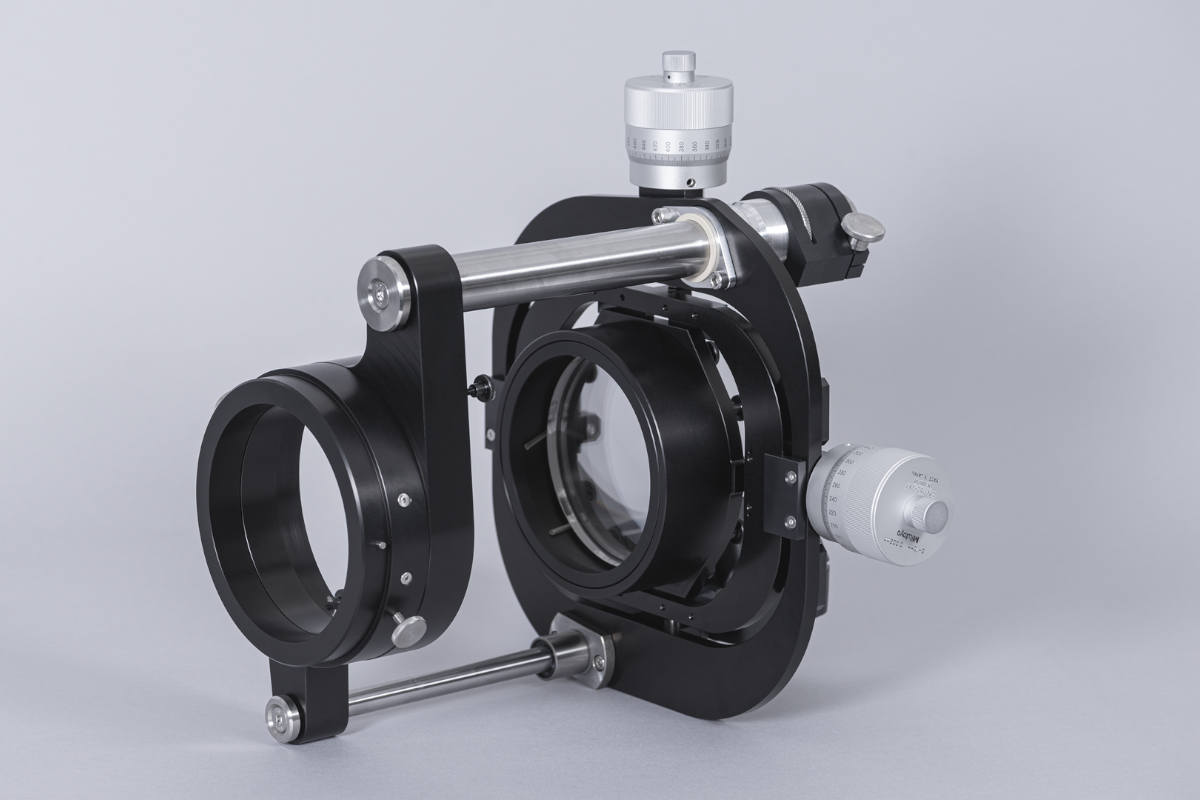

DNL-Adjuster
Der DNL-Adjuster dient zur einfachen und präzisen Justage unserer diffraktiven Nulllinsen (DNL). Er nimmt das CGH und gleichzeitig die zu verwendende Transmission Sphere (TS) auf und wird über die Standard Bajonett-Aufnahme des Interferometers montiert. Das CGH wird mithilfe von Einbaumessschrauben in drei unabhängigen Raumachsen präzise bewegt und in zwei Achsen kardanisch verkippt. Dadurch wird der Justiervorgang erheblich beschleunigt.

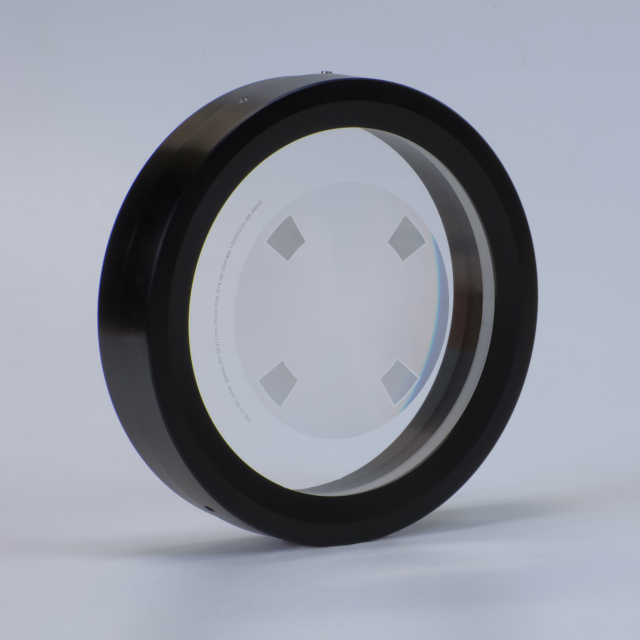

Standard-Mounts
Standardmäßig werden unsere CGHs mit einem Bajonett Mount ausgeliefert. Dies ermöglicht das einfache Anbringen der CGHs an die meisten Fizeau-Interferometer. Alle unsere nicht-rotationssymmetrischen CGHs werden standardmäßig mit einem rotierbaren Mount ausgeliefert. Der rotierbare CGH-Mount erlaubt die Rotation des CGHs um 360° sogar nach dem Anbringen am Interferometer.

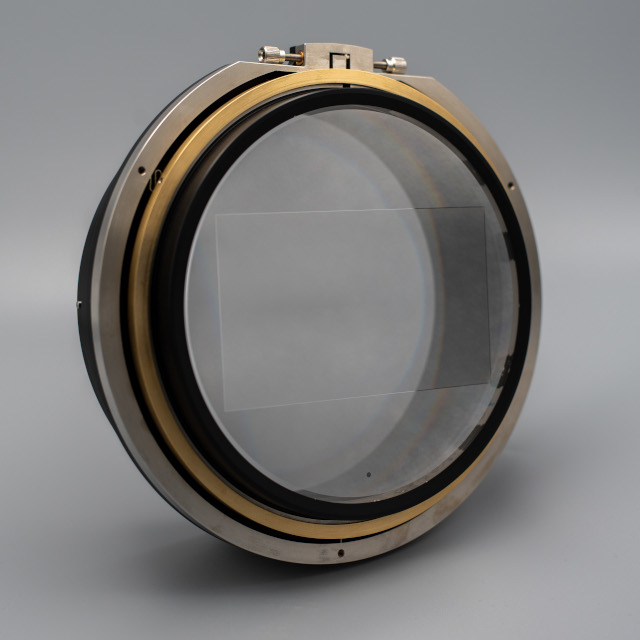

Feinjustierbarer Rotations-Mount
Mithilfe unseres feinjustierbaren Rotations-Mounts für CGHs kann wie beim rotierbaren CGH-Mount die Grobjustage auch nach dem Anbringen des CGHs am Interferometer um 360° erfolgen. Die hochgenaue Feinjustage erfolgt in einem Bereich von ±2°. Dies ist besonders hilfreich bei der Vermessung von Asphären, Zylindern und anderen Freiformoberflächen.
Spezifikationen
| Parameter | DNL Adjuster | Asphere Adjuster | Rotations Mount |
|---|---|---|---|
| Mount | 4″& 6″ Standardbayonet | HD-12, HD-25, kundenspezifisch | 4″& 6″ Standardbayonet |
| Max. Durchmesser | 150 mm | 200 mm (konvex) 78 mm (konkav) | 150 mm |
| Laterale Justage | ± 3,5 mm | – | – |
| Laterale Sensitivität | 5 µm | – | – |
| Winkel Justage | – | ± 1° (Theta & Phi) | grob: 360°, fein: ± 2° |
| Winkel Sensitivität | – | 15 arcsec | 15 arcsec |
