Bi-telezentrische Industrieobjektive
Telezentrische Objektive eignen sich hervorragend für Bildverarbeitungslösungen zur Vermessung von Bauteilen im industriellen Umfeld. Die Produkte unserer beidseitig telezentrischen Objektivreihe lassen sich schnell und flexibel auf spezielle Kundenwünsche anpassen oder erweitern.
Features und Benefits
Besondere Abbildungseigenschaften
Telezentrische Objektive verfügen über besondere Abbildungseigenschaften, die bei Vermessungsaufgaben viele Vorteile mit sich bringen. Unsere Reihe bi-telezentrischer Objektive ist zusätzlich auch bildseitig telezentrisch, was die Abbildungsqualität zusätzlich erhöht.
Geringe Verzeichnung und Telezentriefehler
Die bi-telezentrischen Objektive von DIOPTIC zeichnen sich durch eine geringe Verzeichnung und einen besonders kleinen Telezentriefehler aus. Der Blickwinkel liegt über das gesamte Bildfeld hinweg senkrecht zur Abbildungsebene. Dadurch lassen sich Prüfobjekte ohne weitere Kalibrierung präzise vermessen und charakterisieren.
Kundenspezifisch anpassbar
Unsere Reihe bi-telezentrischer Objektive ist aufgrund der modularen Bauweise flexibel auf spezielle Kundenwünsche erweiterbar. Dadurch sind wir in der Lage, schnell und zielführend das passende Objektiv für Ihre Anwendung zu entwickeln.
Überzeugend in der Anwendung
Abbildungsmaßstab unabhängig vom Arbeitsabstand

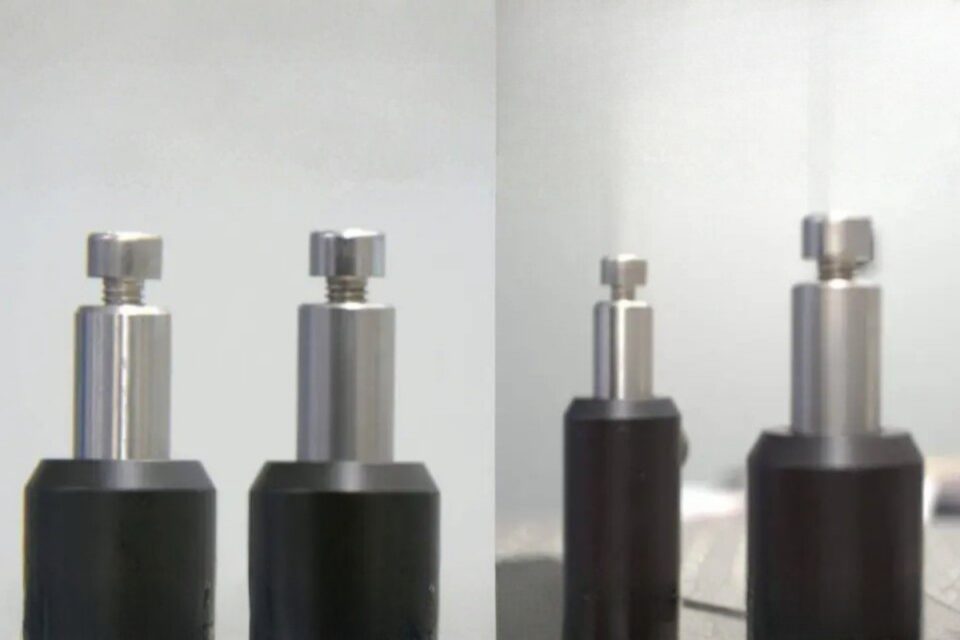

Aufnahme mit telezentrischen (links) und entozentrischen (rechts) Objektiv. Egal in welcher Entfernung innerhalb des Schärfebereich sich ein Objekt befindet, die Vergrößerung ist immer dieselbe. Dadurch kann die Größe eines Objekts ohne weitere Information zum Objektabstand bestimmt werden.
Telezentrizität auf Profil

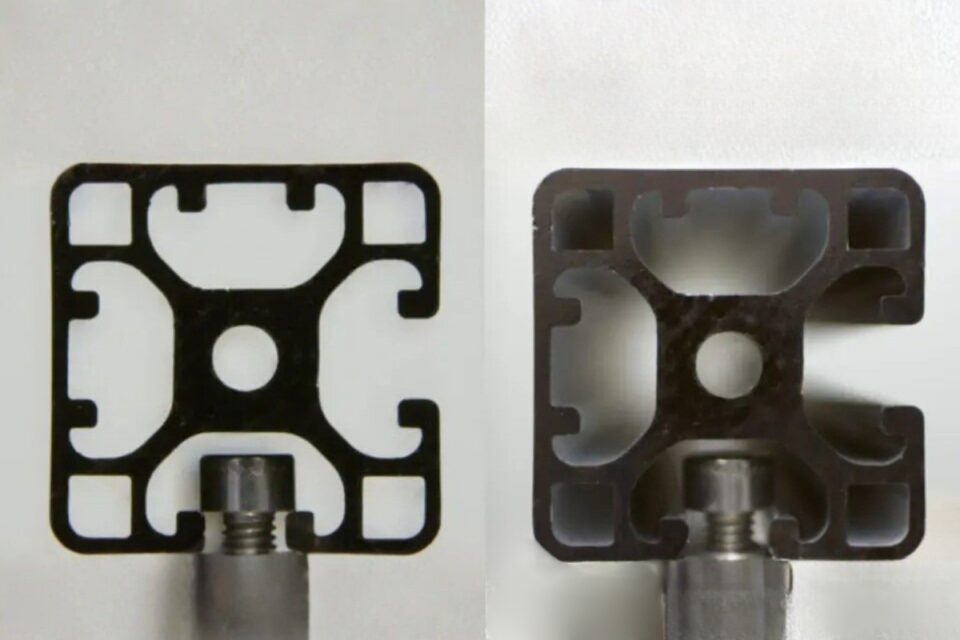

Aufnahme mit telezentrischen (links) und entozentrischen (rechts) Objektiv. Der Blickwinkel eines telezentrischen Objektivs ist über das gesamte Bildfeld senkrecht zur Abbildungsebene. Flächen und Kanten senkrecht zur Abbildungsebene werden so nicht mit abgebildet. Dies ist vor allem bei der Vermessung von hohen Bauteilen und langen Profilen von großem Vorteil.
Bi-telezentrische Objektive
| Serie | BTL 11,5 | BTL 18,5 | BTL 23 | BTL 39,2 | BTL 44 |
|---|---|---|---|---|---|
| Bis Sensordiagonale | 2/3″ (16,9 mm) | 1,1″ (27,9 mm) | 4/3″ (33,9 mm) | 39,2 mm | 44 mm |
| Bildkreis (mm) | 11,5 | 18,5 | 23 | 39,2 | 44 |
| Objektkreis (mm) | 25 – 315 | 25 – 315 | 25 – 315 | 25 – 315 | 25 – 315 |
| Arbeitsabstand (mm) | 45 – 545 | 45 – 545 | 45 – 545 | 45 – 545 | 45 – 545 |
| Vergrößerung | 0,46 – 0,037 | 0,74 – 0,059 | 0,92 – 0,073 | 1,568 – 0,124 | 1,76 – 0,14 |
| Kameraanschluss | C-Mount | C-Mount | M42 | M58 | M58 |
