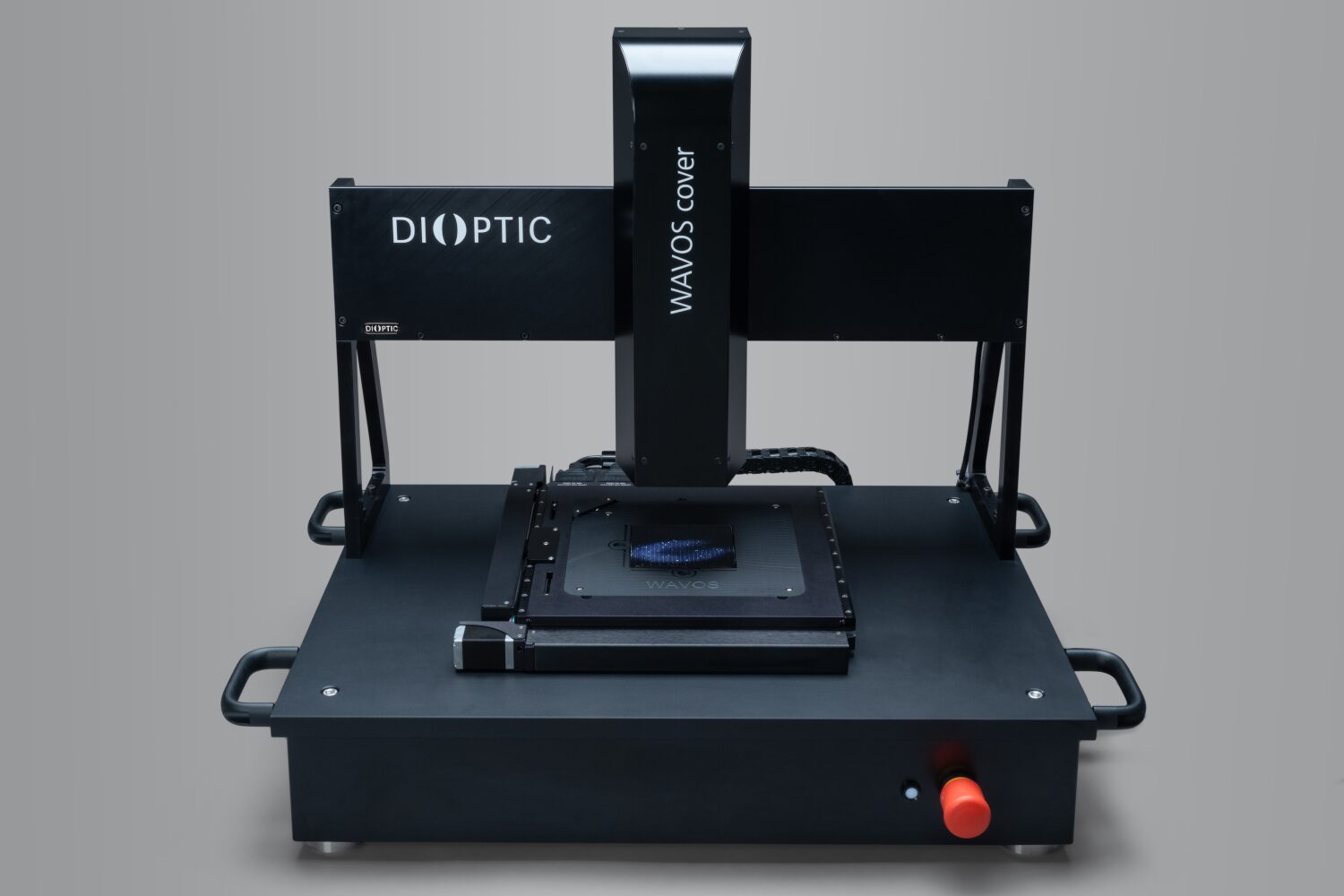

WAVOS cover


WAVOS cover wurde entwickelt, um die Winkeländerung eines Lichtstrahls bei der Transmission durch optische Scheiben räumlich aufgelöst vermessen und anschließend bewerten zu können. Die Anwendungen reichen von der anspruchsvollen Entwicklung von Lidar-Schutzfenstern bis zur Qualitätskontrolle in der Serienproduktion.

Anwendungsfälle

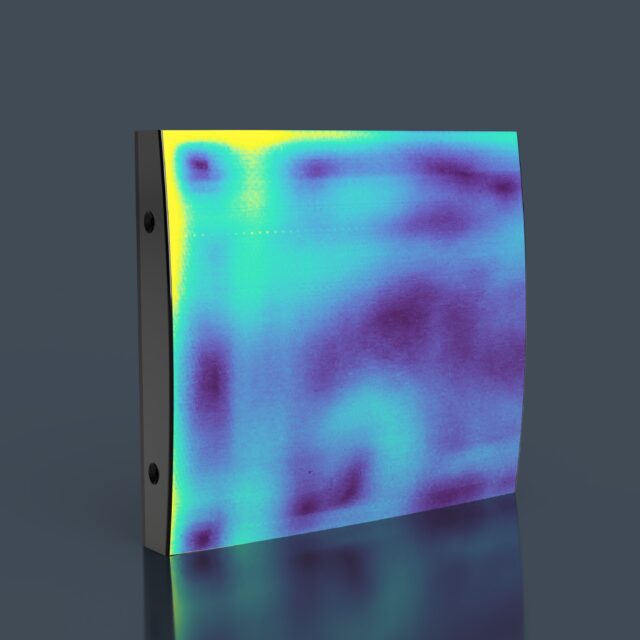

Optical Thickness

Formabweichungen von Lidar-Abdeckungen

Das transmittierte Winkelfeld wird durch Dickenschwankungen und Spannungsdoppelbrechung im optischen Bauteil beeinflusst, die durch Mängel im Produktionsprozess – etwa bei Spritzgussformen – entstehen.

Impact Coating

Einfluss von Oberflächenbeschichtungen

Die Beschichtung der Oberflächen hat ebenfalls einen Einfluss auf Winkelfeld und Wellenfront. Insbesondere die Homogenität der Beschichtung variiert abhängig vom Beschichtungsprozess und -material. So kann Hardcoating auf Polycarbonatscheiben beispielsweise eine „Orangenhaut“ verursachen.

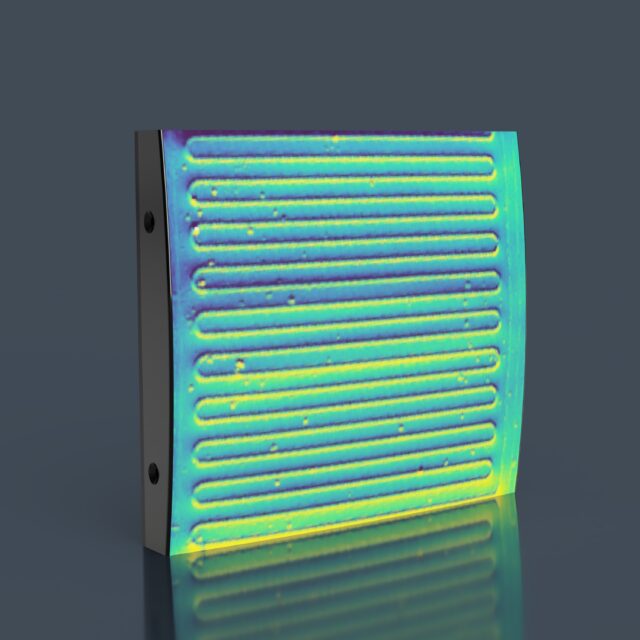

Impact Heating Wires

Thermische und mechanische Einflüsse

Temperaturänderungen und mechanische Spannungen beeinflussen den Brechungsindex und damit Winkel und Wellenfront. So kann beispielsweise bei Scheiben mit Heizschleifen die Strahlablenkung vom lokalen Temperaturgradienten abhängen.

Charakterisierung von Lidar-Scheiben

Bei Schutzscheiben für Lidar-Systeme, die beim autonomen Fahren eingesetzt werden, kommt es entscheidend darauf an, dass das Aussenden und Detektieren von Licht durch die Scheibe komplett ablenkungsfrei geschieht. Entsprechend genau und zuverlässig muss die Prüfung dieser Scheiben sein. Wichtige Kriterien für ein Lidar-Sensorsystem sind Winkelauflösung und Reichweite. Mit der ortsaufgelösten Winkelfeldmessung von WAVOS cover lassen sich kritische Einflussfaktoren bewerten. Die Messergebnisse bilden die Basis für die Entwicklung, Prozessoptimierung und eine 100%-Kontrolle der optischen Komponenten.

Lidar-Scheiben

Spezifikationen


ParameterWAVOS cover
Winkelauflösung< 1/1000° (<17 µrad)
Dynamischer Bereich± 0,8°
Seitliche Auflösung0,2 mm
Sichtfeld200 x 200 mm, 300 x 300 mm, kundenspezifisch
Verfügbare Lichtquellen880 nm, 905 nm, 940 nm, kundenspezifisch
WerkstoffeGlas, Kunststoff

Die WAVOS Familie


WAVOS ist das ideale Inspektionssystem für die Qualitätsprüfung von Schutzscheiben aus Kunststoff oder Glas. Die automatisierte Prüfung wird bereits für die 100% Kontrolle eingesetzt. Mit WAVOS cap werden zylindrische Bauteile und Halbkugeln vermessen. WAVOS cover wurde für die Inspektion planer und moderat gekrümmter Proben entwickelt. Beide WAVOS Prüfsysteme ermöglichen eine Pass-/Fail-Bewertung nach ISO 11010-14 oder kundenspezifischen Anforderungen.

WAVOS cap

WAVOS cap

Das Messsystem mit Drehtisch für die automatisierte 360-Grad-Inspektion von zylindrischen Proben, Halbkugeln oder Kuppeln.
